Запорно-пломбировочное устройство

для пломбирования вагонов

8
  • Описание
  • Фото детали

Общество с ограниченной ответственностью «СотекКомЦентр» является производителем запорно-пломбировочного устройства «ОХРА-1», применяемое для пломбирования универсальных крытых, специализированных изотермических вагонов, цистерн, вагонов-хопперов, вагонов автомобилевозов и.т.д.

Запорно-пломбировочное устройство «ОХРА-1» разрешено к применению на всей сети железных дорог России, а также в странах СНГ и Балтии.

Назначение

Запорно-пломбировочное устройство «ОХРА-1», охранное устройство одноразового применения, предназначено для блокирования дверей всех типов железнодорожных вагонов и контейнеров, имеющих диаметр пломбировочных отверстий не менее 5 мм.

Достоинства

ЗПУ «ОХРА-1» соответствует «Общим требованиям к запорно-пломбировочным устройствам механическим, применяемым для пломбирования грузовых вагонов и контейнеров на железнодорожном транспорте РФ» и требованиям на соответствие  ГОСТ 31281-2004, Декларации о соответствии № ССФЖТ RU.ЦВ02.Б.00225Д от «12» января 2011 года, выданная Регистром сертификации на федеральном железнодорожном транспорте, также имеет все соответствующие разрешения и сертификаты.

Отсутствие возможности высверливания каната из корпуса, с целью исключения повторной установки ЗПУ.

Повышенная стойкость к размыканию при образовании гололеда.

Стойкость комбинированного покрытия к атмосферным воздействиям согласно УХЛ-1.

Повышенная защищенность от криминального воздействия, за счет установки перед блокирующим механизмом специального элемента в виде профильной шайбы, препятствующей воздействию на механизм ЗПУ «воровского инструмента».

Конструкция

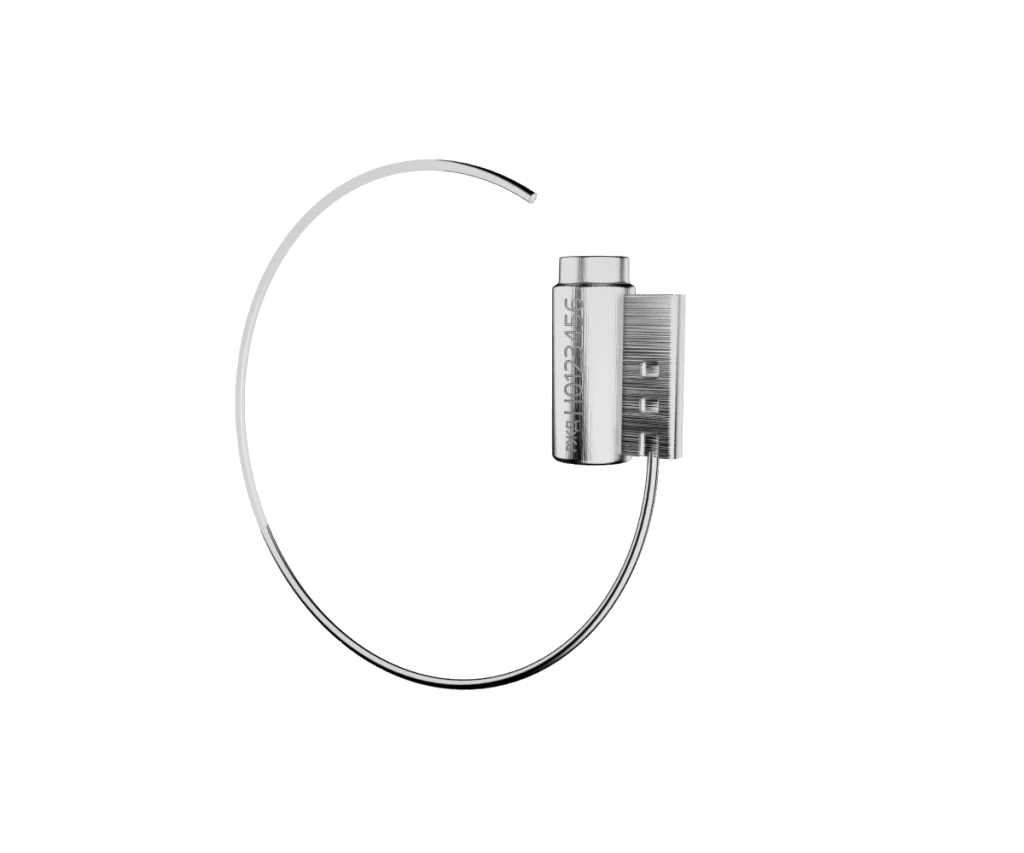

Моноблочное запорно-пломбировочное устройство «ОХРА-1» состоит из корпуса с запирающим механизмом  и гибкого элемента (каната), расположенного в корпусе ЗПУ. Оригинальная конструкция ЗПУ «ОХРА-1» защищена патентом РФ

На корпус Запорно-пломбировочного устройства наносится следующая маркировка:

наименование изделия;

индивидуальный контрольный знак из букв и семи цифр;

сокращенное наименование перевозчика;

последняя цифра года выпуска;

товарный знак предприятия-изготовителя;

визуальная защита (Защитная марка).



Принцип работы

Пломбирование объектов с помощью ЗПУ «ОХРА-1» выполняется вручную, без каких-либо инструментов, путем продевания каната через пломбировочные отверстия запирающего узла и входного отверстия корпуса, с последующим затягиванием до образованной канатом минимальной петли. Проверка замкнутого состояния ЗПУ проводится попыткой вручную сместить корпус по канату в сторону ослабления петли. Снятие ЗПУ проводится путем перекусывания каната тросорезами или специальными кусачками.

Технические характеристики:

  • Максимальное усилие до разрушения более 20 кН (до 28 кН);
  • Длина вытягивания троса при усилии в (петле) 20 кН (2 тс) до 8 мм.;
  • Диаметр гибкого стержня (троса) 4,6 мм.;
  • Длина гибкого стержня (троса) 500 мм.;
  • Габаритные размеры корпуса 21х37х46 мм.;

Оригинальная конструкция защищена патентом РФ.
